蓝牙耳机ESD防护二极管选型

    首先我们来了解什么是ESD？ESD（静电）是电磁兼容（EMC）中EMS的一部分。ESD事件是物体表面的静电荷转移。静电--既相对静止不动的电荷（Electro-Static）通常指因不同物体之间相互摩擦而产生的在物体表面所带的正负电荷。ESD--指具有不同静电电位的物体由于直接接触或静电感应所引起的物体之间静电电荷的转移。通常指在静电场的能量达到一定程度之后，击穿其间介质而进行放电的现象。

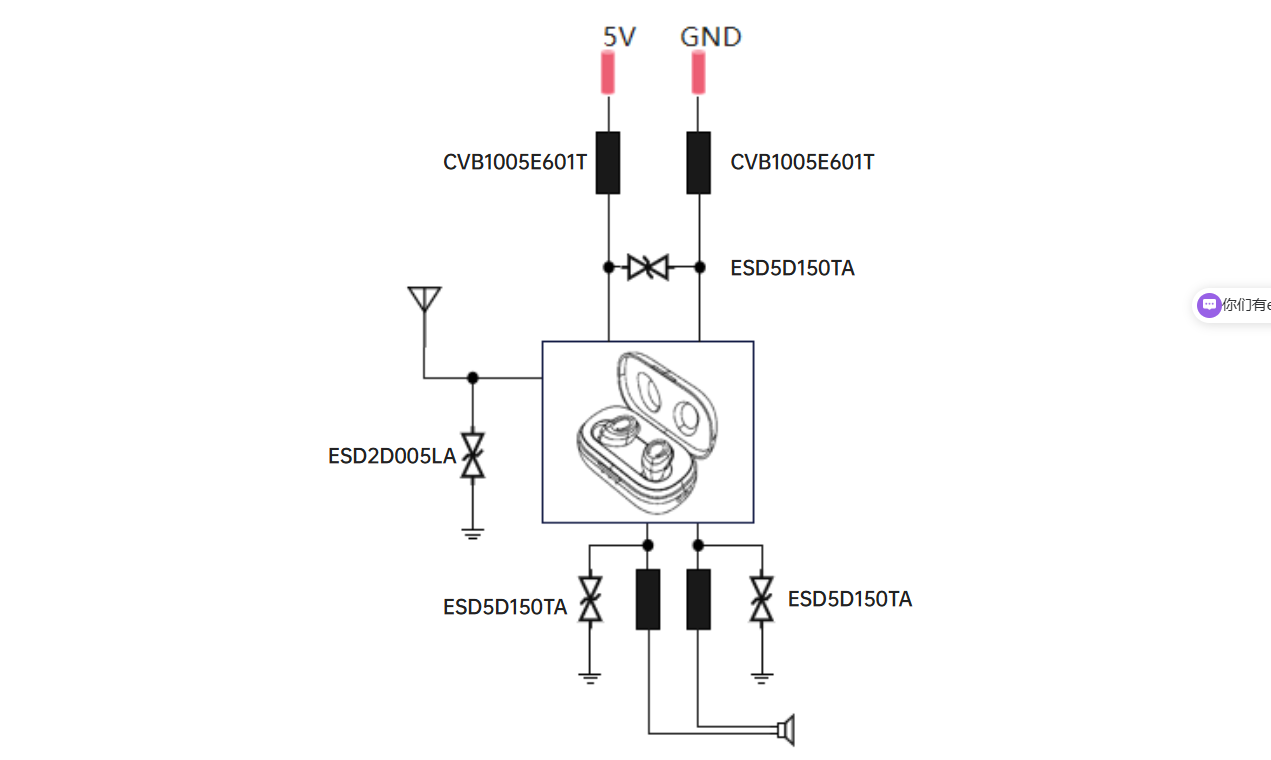

蓝牙耳机ESD防护需要解决的问题

TWS耳机是通过蓝牙无线连接，两个耳机之间也没有连接线，且需要做到音频信号同步，不能出现延迟和音效失真。要达成此要求，除了选用优秀的蓝牙主控芯外，还需要注意蓝牙天线的布局，让两个耳机之间的信号传输做到同步。但是影响信号传输的原因可能有很多种，最不被关注的要数静电干扰了，因为这部分不起眼，通常会以为是人体接触才会产生静电对产品造成短路、失效、重启等故障，在信号受到干扰，往往排查原因的时候也会忽略静电感应造成信号失真的问题。

蓝牙耳机ESD防护二极管选型要素

1、击穿电压VBR的选择：ESD静电二极管的击穿电压应大于线路最高工作电压Um或者信号电平的最大电压值；

2、脉冲峰值电流IPP和最大箝位电压VC的选择：ESD静电二极管使用时，要根据线路上可能出现的最大浪涌电流来选择IPP合适的型号。要注意的是，此时的最大箝位电压VC应不大于被保护芯片所能耐受的最大峰值电压；

3、用于信号传输电路保护时，一定要注意所传输信号的频率或传输速率，当信号频率或传输速率较高时，应选用低电容系列的管子。

4、要采用Array式的ESD保护组件，这样才可以用最少的组件数来缩小PCB的空间及降低PCB的寄生阻抗;

5、ESD保护组件的线路电容要够低，如USB2.0需要用小于3pF，USB3.0需要用小于0.3pF，10/100MLAN需要用小于3pF的ESD保护元件;7、ESD保护元件的箝制电压必须要够低，才能使系统在ESD发生时还能不受干扰地运作，至于要多低的箝制电压才够，则要看系统的噪声免疫能力而定。
